Tolmukollektsionkursi impulsi reaktiivventiil

Qingdao Star Machine pakub V1614718 tolmukollektori impulss -reaktiivlepp, see põhineb diafragma elektromagnetilisel impulssiklapil ja kolbmehhanismi kujundamisel, kasutades manustatud struktuuri, tugevama puhumise jõudluse ja pikema kasutusaega. Selle põhifunktsioonid on:

Struktuuriomadused

Koosnedes elektromagnetilisest pilootpeast, kolvist ja klapi korpusest, on kolvi tagumine kambri pindala suurem kui esikambrist ja pneumaatiline jõud tagab tundliku sulgemisseisundi.

Kummist diafragma ja rõhuvedru tühistamine, ülitugeva kolvi struktuuri kasutamine, parandab oluliselt vastupidavust.

Tolmukollektori impulss reaktiivventiili tööpõhimõte on jagatud kaheks etapiks:

Puhumisseisund: Pärast seda, kui signaal on sisestatud elektrikontrolleri poolt, avab elektromagnetiline pilootpea mahalaadimisava ja kolvi esikambris olev survegaas tõstab kolvi üles ja avab puhutava kanali.

 Suletud olek: Pärast signaali kadumist suletakse mahalaadimisauk, kolb tagumises kambris olev gaasirõhk surub kolb lähtestama ja kanal on suletud.

Tehniline standard

Töörõhk: 0,2 ~ 0,6MPa

Pinge spetsifikatsioon: DC24V või AC220V/50Hz

Kaitseaste: IP65

Töötav keskkond: puhas õhk

Kohaldatav temperatuur: toatemperatuuri tüüp -25 ~ 85 ℃, kõrge temperatuuri tüüp -25 ~ 230 ℃.

Eluiga: 1 miljon korda

Tolmukollektori impulsi reaktiivventiili paigaldamise spetsifikatsioon

Tihendamisnõuded: keermestatud ühendus peaks olema täidetud PTFE tooraine lindi või keermega hermeetikuga ning õhu jaotuskasti kombineeritud pind peaks olema sile ja puhas.

Õhuallikate töötlemine: Õhu jaotuskasti õhu sisselasketoru tuleks paigaldada filtri ja regulaatoriga ning põhi on varustatud äravooluventiiliga, et tagada suruõhk kuiv ja lisanditeta.

Töötlemise täpsus: õhupaketi paigaldamise otsa nägu vastavalt joonis 2 töötlemisele, et tagada suuruse tolerantsus ja pinna karedus.

Puhastusnõuded: jääkjäämise vältimiseks tuleks turvapadja ja puhumistoru enne paigaldamist põhjalikult puhastada.

Ühendus

Ümmarguse kollektoriga paigaldamisel peaksid mõõtmed olema joonisel 3, et tagada ühenduse sobitamine (nt φ150/φ120 ava).

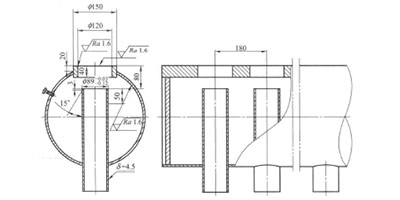

Kollektoriühenduse töötlemisskeem (joonis 2) täpsustab võtmemõõtmed: 180 mm kogulaiust, 15 ° faakter, Δ = 4,5 mm seina paksus.

Välised mõõtmed

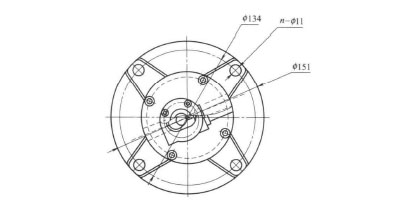

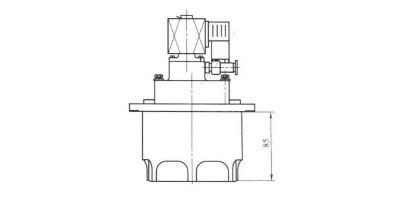

3-tollise tolmukollektori impulss-joaga ventiili välised mõõtmed on näidatud joonisel 3, mille peamised parameetrid, näiteks kogupikkus 134 mm ja kinnitusavad φ151mm.

Kompaktse disaini ja painduva puhumistoru paigutusega sobib klapp kõrge efektiivsusega tuha puhastamiseks tööstusliku tolmu eemaldamise süsteemis. Kolvi struktuuri ja elektromagnetilise juhtimise optimeerimisega saavutab see kiire reageerimise ja stabiilse töö ning vastab eksporditoodete usaldusväärsuse ja täpsuse rangetele nõuetele.

Joonis 1 Joonis.2Joonis.3
